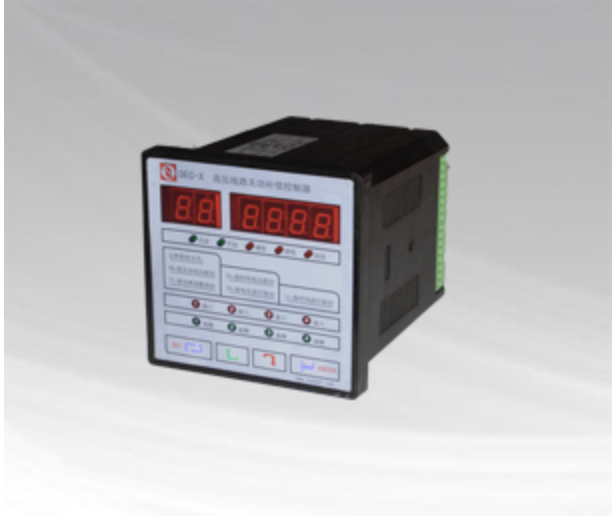

DEC—X高壓線路無功補償控制器

概述

    DEC-X高壓線路無功補償控制器是為滿足高壓線路無功補償?shù)男枰拈_(kāi)發設計的，是由微機技術實現的自動控制裝置。通過控制器有效、合理地控制并聯電容器組的投切，達到提高功率因數、降低線損、改善電壓質量的目的。

    控制器可根據線路電壓、線路電流控制并聯電容器補償裝置投切，同時可根據電容器電流及電壓對電容器實現保護?？刂破鲀?nèi)置五套控制策略：1、按時間段投切；2、按電壓投切；3、按時間電壓投切；4、按功率因數無功投切；5、按無功電壓投切，可現場選擇控制策略、修改控制定值。有485和無線模塊多種通訊抄表方式可選擇。

技術參數

    基本參數：   顯    示：數字顯示
                 電源電壓：AC220V或110V
                 頻    率：50HZ
                 控制電壓：DC120V
                 取樣電壓：AC220V或110V
                 取樣電流：自設

    控制參數：   投入門限系數：0.5～1.2、步長0.1
                 過 壓 保 護 ：測量電壓的100%～150%、步長1%
                 欠 壓 保 護 ：測量電壓的50%-100%、步長1%
                 輸 出 接 點 ：四路，干結點

    測量精度：   電    壓：±0.5%
                 電    流：±0.5%
                 功率因數：±1.0%
                 無功功率：±1.0%
                 有功功率：±1.0%

    投切方式：   1、按無功電壓
                 2、按功率因數
                 3、按時間電壓
                 4、按電壓
                 5、按時間

外形及開孔尺寸

      外形尺寸：112.5mm×112.5mm×130.5mm（長×高×深）

      開口尺寸：113mm×113mm×131mm（長×高×深）

功能特點

      1.可實時顯示電網功率因數、電壓、電流、電壓總諧波畸變率的平均值及電容投切狀態等信息。

      2.具有手動補償/自動補償兩種工作方式。

      3.取樣物理量為無功功率，具有諧波測量、全補償功能 、測量功能 、完備的記憶功能 、及保護功能。
